Altissimo isolamento garantito con i nuovi super-converter Cosel

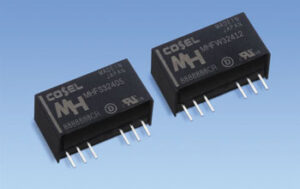

TOKYO – La COSEL Co., Ltd ha annunciato l’arrivo di una nuova serie di convertitori 3W DC/DC ad alto isolamento per applicazioni medicali ed industriali. In un case SIP (Single In Line) di tipo 8, la serie COSEL MH3 ha un isolamento rinforzato di 3kVAC, 4.2KVDC, conforme allo standard di isolamento medicale 2MOOP (250VAC) ed e’ rinforzato per applicazioni industriali che potrebbero implicare una tensione differenziale In/out. Tre tensioni di ingresso (4,5V-18V; 9V-36V e 18V-76V) ed un’ampia gamma di uscite singole (MHFS3) e doppie (MHFW3) coprono molte applicazioni. Progettato per alte prestazioni, l’MH3 ha una capacità di isolamento massimo di 20 pF che riduce il trasferimento del rumore. Il COSEL MH3 è un design unico COSEL, prodotto in Giappone e con una garanzia di 5 anni.

[hidepost]

Progettata pensando all’elevata affidabilità, la serie COSEL MH3 ha un isolamento rinforzato, supporta test di isolamento 3kVAC e 4.2kVAC in conformità agli standard di sicurezza e il suo trasformatore è progettato per sostenere la tensione differenziale che potrebbe verificarsi nelle applicazioni industriali. Con una lunga esperienza nella progettazione di alimentatori per apparecchiature che utilizzano driver IGBT, i progettisti COSEL hanno applicato le migliori esperienze di alta potenza ad alto isolamento alla serie 3W MH3 a bassa potenza per ridurre l’affaticamento dell’isolamento derivante dall’alta tensione differenziale che si verifica nel controllo del motore o nel driver IGBT. COSEL ha condotto test e verifiche e fornisce, nel Manuale Applicativo, curve di aspettativa di vita per aiutare i disegnatori del sistema che sviluppano i controller di gate per apparecchiature industriali ad applicare regole e precauzioni di progettazione appropriate.

Per le applicazioni medicali, la serie MH3 è conforme ai requisiti di isolamento 2xMOOP (250VAC) (Means Of Operator Protection), come specificato nello standard IEC60601-1 3a edizione.

Per ridurre lo stock, ma anche per rendere le apparecchiature facili da installare e da mantenere, i progettisti delle aziende richiedono un convertitore DC/DC in grado di accettare un’ampia gamma di tensioni di ingresso. La serie COSEL MH3 è disponibile in tre tensioni wide range di ingresso: da 4,5V a 18V che coprono applicazioni con batterie a 12V, da 9V a 36V che combinano sistemi di batterie a 12V e 24V e da 18V a 76V che indirizzano sistemi a 24V e 48V. La serie MH3 è disponibile in cinque uscite singole 3,3V, 5V, 9V, 12V, 15V (MHFS3) e due doppie uscite +/-12V e +/-15V (MHFW3). L’uscita doppia può essere utilizzata in serie, erogando 24V o 30V. La tensione di uscita singola MHFS3 può essere regolata utilizzando il pin Vout Trim sul lato secondario.

La serie MH3 dispone di un circuito di protezione da sovracorrente integrato, con ripristino automatico. Un pin di controllo remoto che funziona come logica negativa (L: ON, H: OFF) è disponibile di serie.

La serie MH3 può funzionare in un range di temperatura da -40 a +85C ambiente, da 20 a 95% di umidità relativa (senza condensa). A seconda del tipo di raffreddamento, può essere applicato un derating di potenza non superiore a +105C al punto di misura specificato.

Per ridurre il transfer noise, i progettisti COSEL hanno ridotto la capacità di isolamento al livello più basso possibile, raggiungendo un massimo di 20 pF, che è un grande vantaggio quando si alimentano i sistemi di controllo dei motori.

Le apparecchiature industriali e in alcuni casi medicali possono essere soggette a vibrazioni che generano possibili danni ai pin dei convertitori SIP. I pin della serie COSEL MH3 sono stampati in un supporto epossidico, rafforzando le connessioni tra il PCB dell’applicazione e il modulo dc/dc, rendendo l’unità ancora più affidabile quando utilizzata in applicazioni esigenti. La serie MH3 è stata qualificata per i test di vibrazione: 10 – 55Hz 98.0m/s2 (10G), periodo di 3 minuti, 60minuti ciascuno lungo gli assi X, Y e Z e shock: 490.3m/s2 (50G) 11ms, una volta ciascuno lungo gli assi X, Y e Z.

La serie MH3 ha ricevuto l’approvazione dell’agenzia sia per applicazioni medicali che industriali: UL62368-1, EN62368-1, c-UL (equivalente a CAN/CSA-C22.2 No.62368-1), ANSI/AAMI ES60601-1, EN60601-1 3rd, c-UL (equivalent to CAN/CSA-C22.2 No.60601-1).

Per ridurre lo spazio sulla scheda, la serie MH3 e’ prodotta in un case SIP8 che misura 22,0X12,0X9,5mm [0,87X0,48X0,38 pollici] (WXHXD) e con un peso massimo di 7 grammi.

La serie MH3 è conforme alla direttiva RoHS ed è marcato CE in conformità con la direttiva sulla bassa tensione.
